產品名稱 : 1064/1550nm濾波片型波分復用器

產品型號：MCFWDM-R06/T55-L-H1/S2-10-L-FA

工作波長:1064/1550

功率 : 500mW 1W 2W 5W 10W

光纖類型 : Hi1060

咨詢熱線
0755-23736280

銘創光電推出的1064/1550nm濾波片型波分復用器選用性能優良的薄膜濾光片，以保證高品質的光學性能，穩定可靠。濾波片型波分復用器可實現兩路光信號的合波與分波，應用于光纖激光器，光纖放大器，產品通過Telcordia GR-1221-CORE試驗，符合RoHS要求。

產品特點	應用領域
低插入損耗	光纖激光器
高通道隔離度	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	光纖通信

產品指標

參數	單位	數值
透射波長	nm	1520-1580
透射隔離度	dB	25
透射插入損耗	dB	0.8
反射波長	nm	1010-1090
反射隔離度	dB	12
反射插入損耗	dB	0.5
偏振相關損耗	dB	0.1
回波損耗	dB	50
承受功率	W	0.5、1、5、10可選
光纖類型	-	Pump：Hi1060 或其他；Common and Signal SMF-28e
承受拉力	N	5
封裝尺寸	mm	φ5.5x35
工作溫度	℃	-5 ～ +70
儲存溫度	℃	-20 ～ +85

測溫環境在25℃；以上數據不含頭，如果增加連接頭，插入損耗增加0.3dB,回?fù)p降低5dB。

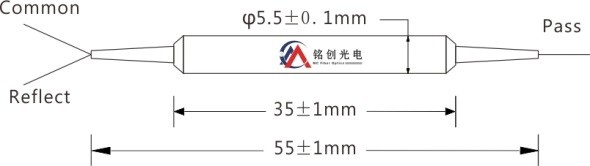

封裝尺寸

選型信息

MCFWDM	①	②	③	④	⑤	⑥
	工作波長	功率大小	光纖類型	尾纖長度	尾套類型	連接頭類型
	R06/T55-R1064/T1550nm	L-≤0.5W 1-1W 5-5W	H1-Hi1060 S2-SMF-28e	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
