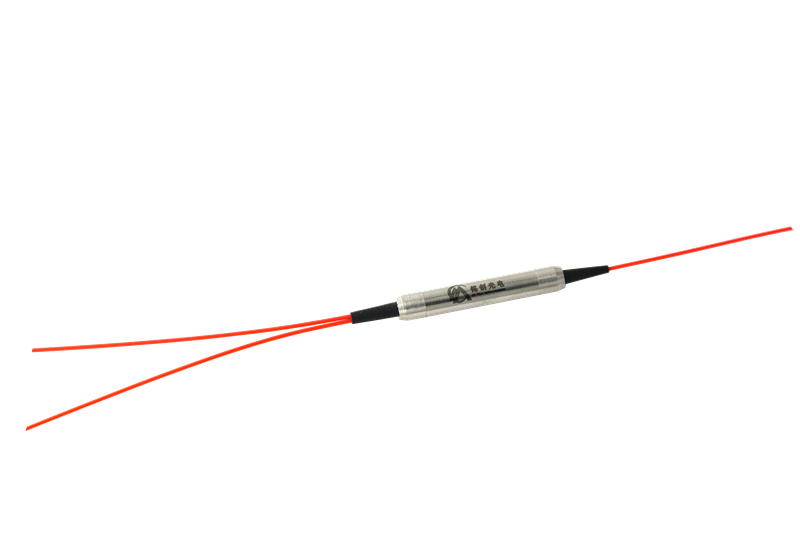

產品名稱 : 1310/1550nm濾波片型保偏波分復用器

產品型號：MCPMFWDM-R31/T55-L-F-P13/P15-10-L-FA

工作波長:1310/1550

功率 : 0.5W 1W 5W 10W

光纖類型 : PM1300 PM1550

咨詢熱線
0755-23736280

銘創光電可以提供各種不同波長（850/905、915/980、980/1030、980/1064、980/1310、980/1550、1570/2000nm等）濾波片保偏型波分復用器，采用成熟的窄帶介質膜實現光的濾波，具有插入損耗低，高消光比，波長選擇性大、承受功率高，穩定性高，可實現兩路光信號的合波與分波，應用于光纖激光器、光纖放大器、光纖通信、光纖傳感等領域。

產品特點	應用領域
低插入損耗	光纖激光器
高通道隔離度	光纖放大器
高穩定性和可靠性	光纖傳感
結構緊湊	光纖通信

產品指標

參數	單位	數值
透射波長	nm	1520-1580
透射隔離度	dB	25
透射插入損耗	dB	0.8
反射波長	nm	1270-1350
反射隔離度	dB	12
反射插入損耗	dB	0.5
消光比	dB	20
回波損耗	dB	50
承受功率	W	0.5、1、5、10可選
光纖類型	-	Pump：PM1300 或其他；Common and Signal PM1550
承受拉力	N	5
封裝尺寸	mm	φ5.5x35
工作溫度	℃	-5 ～ +70
儲存溫度	℃	-20 ～ +85

測溫環境在25℃；以上數據不含頭，如果增加連接頭，插入損耗增加0.3dB,回損降低5dB, 保偏產品消光比降低2dB,默認光纖慢軸對準key鍵。

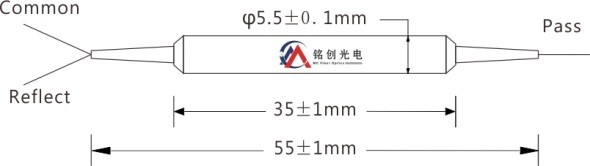

封裝尺寸

選型信息

MCPMFWDM	①	②	③	④	⑤	⑥	⑦
	工作波長	功率大小	工作軸	光纖類型	尾纖長度	尾套類型	連接頭類型
	R31/T55-R1310/T1550nm	L-≤0.5W 1-1W 5-5W	B-雙軸工作 S-慢軸截止 F-快軸截止	P13-PM1300 P15-PM1550	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
